LED地砖显示屏模组斑块原因及解决办法
LED显示屏作为一种终端的显示媒体,也是一种广告传媒的载体,越来越受到青睐。但是,LED显示屏经过近20年的发展,当前还有诸多的技术细节问题没有解决,显示屏的斑块现象就是其中之一。LED显示屏斑块现象由来已久,几乎形成了一种被所有人忽视的行业瑕疵,一些配件企业虽然不断的改善工艺,努力的去解决,但是收效甚微。那么引起斑块的原因是什么?怎么解决?
LED地砖显示屏的斑块化现象
那么LED显示屏斑块是怎么产生的呢?下面通过材料和形状的分析将得出结论;

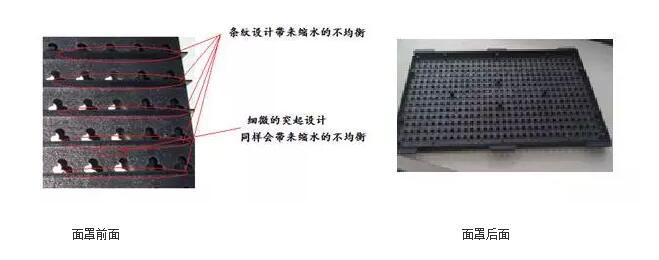

LED模组面罩的后面是平面的,而前面由于考虑到光型的问题,设计了条纹状突起和灯的帽沿,也就是我们这样设计重点考虑前面的光型;恰恰由于我们的这种设计,且对PC材料的缩水考虑不尽全面,导致了材料因缩水引起的表面应力分布的不平衡(缩水,是指材料成型后的收缩率,不同的材料的收缩率不同),面罩前面的条纹状突起缩水比后面的平面缩水要多,同样前面产生的应力比后面产生的应力也大,应力的前后不平衡造成面罩往后部凹陷;
那么现象呢?因为材料缩水和设计缺陷所导致的面罩前后应力分布不平衡,且使模组面罩表面应力呈不均匀分布,模组面罩中间部分的受到缩水产生的应力比边缘要大,所以面罩一般都是中间往后部凹的多。
或许有人会说,模组面罩是软的,我用模组底壳把面罩中间给顶起,这种现象就应该消失吧?可结论是无情的-------“不会”。另外一种现象,由于材料的缩水,造成了面罩表面对光的反射曲率也产生了影响,所以从视觉上增加了显示屏的斑块的感觉。
LED斑块解决方法
方法一:适当的增加面罩的厚度,使面罩前部突起而导致的缩水应力达到可以忽略不计的地步,这样可以解决,但是这种方案,一是要精确地计算出模组面罩的厚度,二是可能会导致其它问题的产生,三是,要对材料有很好的把握。
方法二:简单的面罩前后面设计同样的突起,也就是说,模组面罩的前面设计什么样的光学突起,后面在同样的位置就设计什么样的突起,这样使面罩前后的缩水达到平衡,从而使面罩前面和后面因为缩水而产生的应力得到平衡,面罩的变形就迎刃而解。
